Instalacja grzewcza krok po kroku - zdjęcia z budowy

Etapy montażu instalacji zbiornika LPG

Instalacja zbiornikowa na gaz płynny - kiedy montować zbiornik LPG? - jeżeli już jesteś zdecydowany za zbiornik w przydomowym ogrodzie to pozostaje wybrać dostawcę LPG działającego lokalnie. Na każdym terenie działa zazwyczaj kilku dystrybutorów gazu płynnego. O tym, którego z nich wybrać, powinno przesądzić porównanie ofert firm, zwłaszcza że często wprowadzają one różnego rodzaju promocje. A kiedy już wybierzesz konkretną firmę:

1. Spotykasz się z przedstawicielem handlowym wybranej firmy, który doradzi, gdzie postawić zbiornik gazu i skontaktuje cię z projektantem - wykonawcą projektu technicznego instalacji zbiornikowej gazu płynnego (najlepiej od razu zlecić projektantowi wykonanie dwóch instalacji: zewnętrznej i wewnętrznej - w budynku).
2. Zlecasz projektantowi wykonanie dokumentacji technicznej. Projektant będzie do tego potrzebował aktualnej mapy sytuacyjno-wysokościowej twojej działki (w skali 1:500 lub 1:1000). Jeśli nie masz takiej mapy, musisz zlecić jej wykonanie uprawnionemu geodecie.
3. Po otrzymaniu projektu należy zgłosić zamiar zainstalowania zbiornika do swojego starostwa powiatowego. Do wniosku wymagane jest załączone oświadczenie o prawie dysponowania nieruchomością na cele budowlane oraz wykonaną przez projektanta dokumentację techniczną instalacji gazu płynnego ze zbiornikiem.
4. Po upływie 30 dni od daty zgłoszenia - jeśli urząd nie wniesie sprzeciwu wobec planowanej inwestycji - możesz rozpoczynać montaż zbiornika (urząd nie ma obowiązku wysyłania decyzji):
   • jeżeli w umowie nie postanowiono inaczej, do twoich obowiązków należy:
     • wykonanie płyty fundamentowej, na której zostanie ustawiony zbiornik,
     • wykonanie wykopów pod przewód gazowy,
     • uziemienie zbiornika,
     • wykonanie wewnętrznej instalacji gazowej;
   • do obowiązków dostawcy gazu należy zamontowanie zbiornika i wykonanie zewnętrznej instalacji gazowej.
5. Po wykonaniu instalacji i przeprowadzeniu próby szczelności uzgadniasz z dostawcą gazu termin pierwszego napełnienia zbiornika.
6. Po pierwszym napełnieniu zbiornika dostawca gazu dokonuje odbioru technicznego instalacji. Otrzymujesz dokumentację powykonawczą.

Uwaga! Niektóre firmy proponują - za odpowiednią opłatą - przejęcie na siebie obowiązków inwestora: uzgodnień, projektu, a także wykonania wykopów oraz płyty fundamentowej. Pomimo tego pewne informacje o instalacjach zbiornikowych, pojemnościach samych zbiorników, wymaganych odległościach i pozwoleniach dobrze jest znać, aby uniknąć przykrych niespodzianek. Schematy instalacji LPG w tym naziemnej i podziemnej oraz praktyczna wiedza, którą warto wiedzieć tutaj: Zbiorniki LPG naziemne i podziemne schemat instalacji

Instalujemy zbiornik LPG

1. Przygotowanie terenu pod płytę fundamentową i zbiornik (po stronie klienta) poprzez zdjęcie humusu i wykonanie podsypki piaskowej o grubości 20cm.

2. Ustawienie prefabrykowanej płyty fundamentowej pod zbiornik.

3. Ustawienie zbiornika na płycie fundamentowej. Klient musi zabezpieczyć dojazd do miejsca ustawienia płyty i zbiornika (samochód ciężarowy z HDS).

4. Przygotowanie wykopu pod przyłącze gazu propan (po stronie Klienta).

• Głębokość wykopu 80cm. Wykop należy wysypać piaskiem lub żwirem.
• Wykop przy budynku należy wykonać na równo z fundamentem.

5. Podejście stalowe pod budynek izolowane taśmą POLYKEN DN-32 lub DN-25 firmy WEBA.

6. Rura z polietylenu (PE) ułożona w wykopie na głębokości 80cm.

7. Trasa rurociągu oznakowana żółtą taśmą ostrzegawczą ułożoną pod ziemią na głębokości 20cm.

8. Montaż kolumny z półśrubunkiem.

9. Zbiornik gazu płynnego propan. Na zdjęciu widoczna zamontowana rura stalowa z kompensacją wraz z obejmą i wspornikiem kompensacji.

10. Połączenie PE/PE wykonane techniką zgrzewania elektrooporowego.

11. Podejście stalowe wraz ze wspornikiem kolumny (na budynku).

12. Reduktor I stopnia firmy GOK połączony z rurą stalową z kompensacją.

13. Reduktor II stopnia firmy GOK (montowany w skrzynce na budynku) z możliwością regulacji ciśnienia 37/50 bar.

14. Szafka gazowa z tworzywa sztucznego montowana na ścianie budynku.

• Na zdjęciu widoczny zawór kulowy odcinający i reduktor II stopnia.
• Na tym etapie kończymy instalację zewnętrzną.

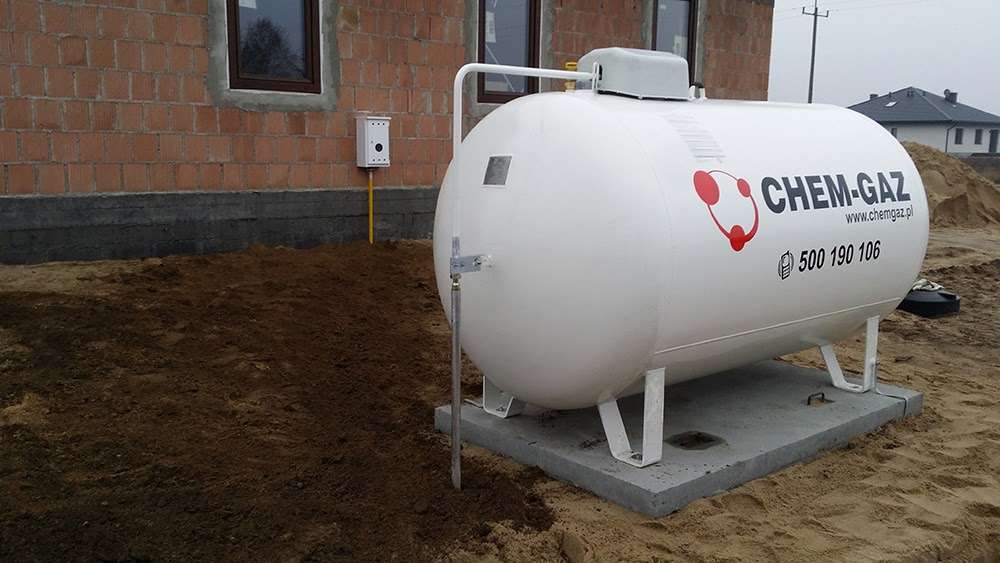

15. Kompletna instalacja gazu propan ze zbiornikiem magazynowym i podejściem do ściany budynku.

16. Montaż zbiornika podziemnego.

• Głębokość wykopu 1,85 - 1,90m, szerokość min. 2,5m, długość zależy od wielkości zbiornika.
• Dno wykopu musi być wypoziomowane.
